理化实验室废气处理系统的基本组成：
理化实验室废气处理系统由废气净化装置、防腐风机、电动风阀、防火阀、通风管道、通风设备和变频控制系统等组成。实验过程中产生的废气经净化处理后需达到国家排放标准，且系统产生的噪音需要控制在国家规定的范围内。

一、废气净化设备

对于理化实验室实验过程中产生的 废气可以分为有机废气和无机废气。通常有机废气处理采用活性炭吸附净化箱，无机废气处理采用喷淋净化塔进行处理。

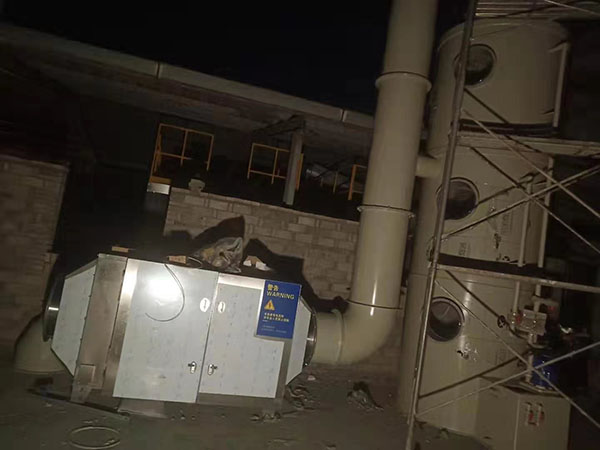

喷淋塔

二、防腐风机

风机系统是实验室废气处理中必不可少的设备之一。风机可选用PP风机和玻璃钢风机。在风机设置的时候采取减震措施，避免形成二次污染。

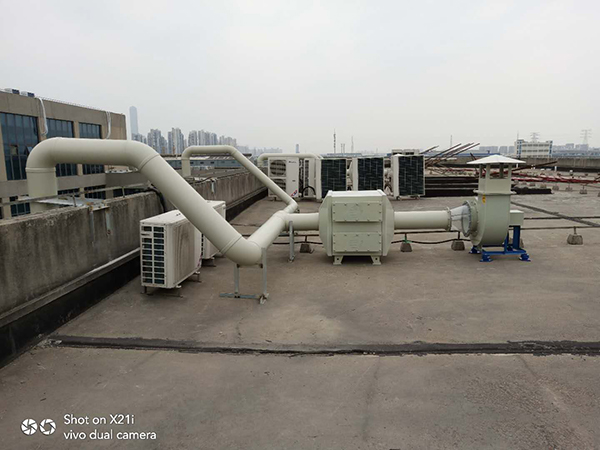

废气处理系统

三、通风管道

通风系统的管道可根据实际情况选用矩形或圆形风管，可选用PP风管、不锈钢风管等。所选用的所有管道需要具备耐酸碱、防腐蚀、阻燃性等特点。

原子吸收罩

四、通风设备

1、通风柜通常适用于实验室废气浓度较大的小型实验室设备；
2、万象排气罩通常适用于一些大型精密仪器局部排放废气；
3、原子吸收罩适用于实验室设备排风废气区域大；
企业在选择通风设备时需要结合自身实验室的整体特点，选择合适自身企业的局部通风设备。

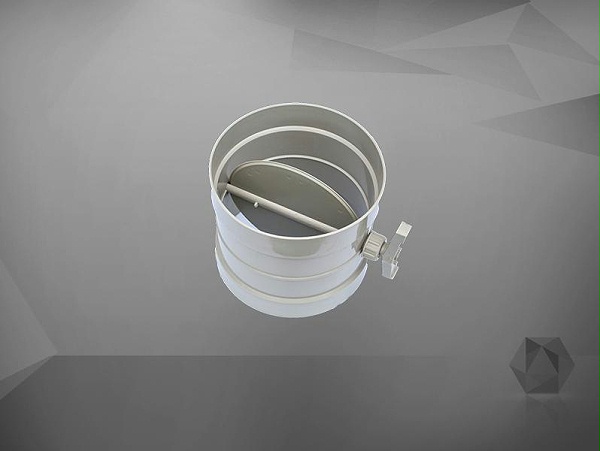

手动风阀

五、风阀

风阀可选用手动或电动风阀。风阀根据实际情况可以选用矩形或圆形，由室内开关控制其开启与关闭，并可调节阀门的开度，阀体采用冷轧钢板表面喷塑，驱动器采用优质低噪音磁滞同步电机。
六、防火阀
根据消防要求，安装通风管道的实验室风道上安装防火阀，在风管内温度达到70℃时，自动切断与其它实验室的管道连接。
