实验室废气处理系统的基本组成
实验室废气处理系统由废气净化装置、防腐风机、风阀、防火阀、通风末端、通风管道与变频控制系统等组成。实验过程中产生的废气经过处理达到国家安全排放的标准后，才能排出至室外。今天特福佳小编就跟大家简单的介绍一下实验室废气处理系统的组成部分。
一、废气净化装置
对于实验过程中产生的有机废气通常采用活性炭吸附箱；对于无机废气的处理通常采用 喷淋塔等。

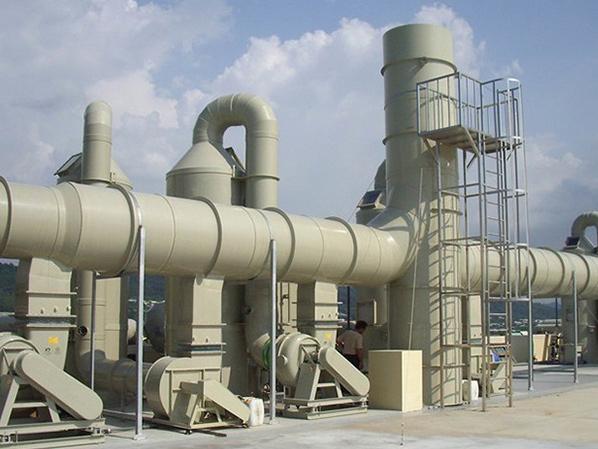

喷淋塔装置

二、防腐风机

实验室采用的一般都是低压防腐风机。材质的选择可以根据实验室的实际性质决定。可以选用PP材质、PVC材质和玻璃钢材质等。在风机底端设置减震装置，避免产生二次噪音。风机与通风管道采用软连接方式连接。

PP管道

三、通风管道

通风管道根据实际情况选用矩形或圆形管道形式，选用阻燃的PP管或不锈钢管。所选通风管道具有耐酸碱、防腐蚀、防水、防火、耐磨、耐热等特性，且所有管道设计压力均小于1500Pa。
四、通风末端
根据各实验室特点，大楼实验室通风末端分为以下几种方式
1、通风柜适用小型设备排放气体较浓的实验室 ；
2、万象排气罩适用实验室精密仪器上方；
3、原子吸收罩适用设备排风废气区域大的实验室；

4、设备局部排风系统适用部分设备局部排风要求。

电动风阀

五、风阀

风阀根据实际情况选用矩形或圆形，由室内开关控制其开启与关闭，并可调节阀门的开度，阀体采用冷轧钢板表面喷塑，驱动器采用优质低噪音磁滞同步电机。
六、防火阀
根据消防要求，安装通风管道的实验室风管需要安装防火阀，在风管内温度达到70℃时，自动切断与其它实验室的管道连接。

七、变频控制系统

为达到节能与经济运行的目的，通风系统采用综合性能最佳的静压传感变频控制系统，其每个通风末端装置风量可通过静压传感器控制变频调节，控制系统稳定，线路布置比较简单，造价适中。
