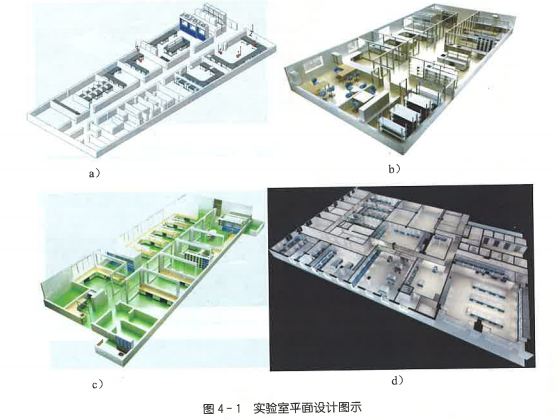

实验室平面设计用示见图4-1；标准BSL-2级生物实验室平面结构图见图4-2 .

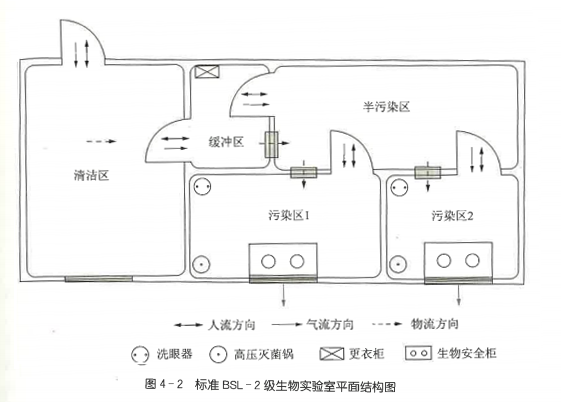

图4-2标准BSL-2级生物实验室平面结构图
由于实验室建筑工艺要求复杂，工程管网较多，工程造价高，同时为了保持环境卫生，防止不同性质的实验室相互干扰，保证检测工作顺利进行，并节约投资，实验室的平面规划应遵循下述原则。
1.组合规划原则
一一将同类型实验室组合在一起；
一一工程管网较多的实验室组合在一起；
一一有隔振要求的实验室组合在一起，一般宜设于底层；
一一有洁净要求的实验室组合在一起；
一一有防辐射要求的实验室组合在一起；
一一有毒性物质产生的实验室组合在一起，
一一有相同层高要求的特殊设备，宜尽量组合在同一层。
2 ．建筑物底层规划原则
一一大型或重型设备宜布置在建筑物的底层；
一一较大振动的设备宜布置在建筑物的底层；
一一噪声较大的设备宜布置在建筑物的底层；
一一对振动很敏感的精密测址仪器宜布置在建筑物的底层；
一一待侧试件较重或较大的，或重复性试验项目领繁的实验室宜布置在建筑物的底层；
一一测试过程需大量酸碱液的实脸室宜布置在建筑物的底层；
一一需做设备基础或防振基础的实验室宜布置在建筑物的底层；
一一需设置建筑防护设备的实验室宜布置在建筑物的底层，
3 ．建筑物顶层规划原则
一一产生有害气体的实验室宜布置在建筑物的顶层，宜处于下风向位里；
一一产生粉尘物质的实验室宜布置在建筑物的顶层，宜处于下风向位置；
一一易燃或易爆物质的实验室宜布置在建筑物的顶层，宜处于下风向位置；
一一排风装置较多的实验室宜布置在建筑物的顶层，宜处于下风向位置。
4 ．其他规划原则
一一温、湿度精度要求高的或有温、湿度要求的实验室宜布置在建筑物的北侧；一一需避免日光直射的实验室宜布置在建筑物的北侧
一一器皿药品贮存间、空调机房、配电间、精密仪器存放间宜布置在建筑物的北侧。
平面规划的原则主要是满足实验室工作流程的优化及日常管理等方面的需要，还应考虑实验室的工艺流程、特殊实验室和功能间的位置选择。如在符合工作流程的情况下，将进行样品处理、容是分析、离心、沉淀、过滤等常规实验而需配备给排水的实验室安排在通风良好的位置，易爆实验间以及易爆物品贮存间宜远离机械振源及热发生源；当 X 射线、 Y 射线探伤室设在实验楼里时，宜布置在无地下室的底层一端，但不宜靠近人流多的地段或工作人员多的办公室；当外部电磁干扰强度影响到电子仪器设备的正常工作时，宜做好屏蔽措施等。
