通风柜管道设计

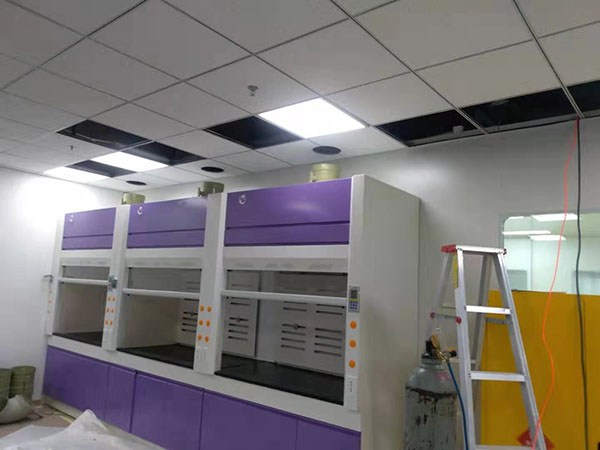

通风柜是实验室中最常用的排风设备之一。它在实验室中并不是单独的一个设备，而是一套完整的排风系统，把实验过程中产生的有毒有害气体由风机吸出经排风管道排出。排风系统设计，缺一不可。今天小编就跟大家简单的介绍一下通风柜管道设计。通风管道的设计，需要考虑风机的成本、排气物质的种类、风速、噪音、管道直径、长度、弯曲度、材质等各种因素，这样才能更好的保障通风柜在实验室中的使用。
 一、实验室通风机安装的位置

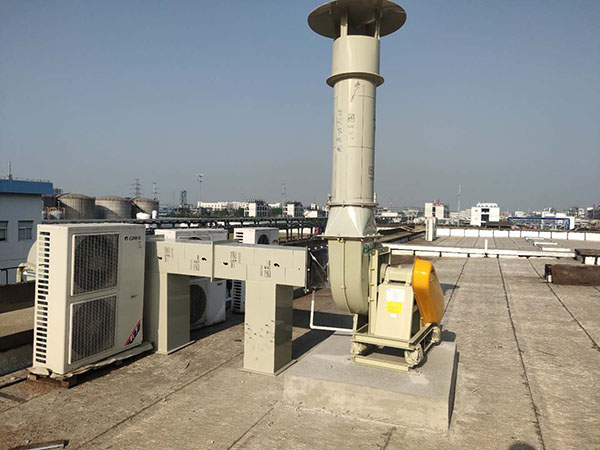

1、实验室的风机通常是安装在室外楼顶，这样一方面方便废气的排放，另一方面避免噪音的困扰。
2、如果风机需要安装在通风柜上部时，必须要遵循以下几点原则：
（1）必须要限定风机的功率，避免功率过大，影响使用。
（2）独立的管道设计，一台通风柜一根排风管道。如果采用集中管道通风，在通风柜工作的时候，可能会倒是其他通风柜内的气流紊乱，形成交叉污染的可能。

二、管道的长度

在选择实验室的排风管道的时候，管道的长度选择越短越好。因为如果管道的距离过长，则可能会导致废气物的堆积，而且管道内的阻力也会增大，对于风机的选择也会增大。需要选择功率较大的风机，这样也就导致了实验室会产生更大的噪音问题。
三、管道直径
管道内的风速一般设为5-7m/s。如果风速超过这个数字，将提高噪音，管道静压上升，风机功率提高。必须根据排风量选择适当的管道直径。
 四、管道系统
通风柜的管道系统用一台通风机与一台通风柜，用单一管道连接是最好的方法。
但是，由于没有那么多的管道空间，选择室外安装的一台通风机处理多台通风柜的排风比较经济等原因，集中管道施工依然很多。这时需要注意以下几点：
1、有机类、无机类、过氧酸类、放射性同位素必须采用不同的管道系统而且各自的系统的通风柜不得使用指定以外的药品。因为从各个通风柜产生的有害气体若混合到同一管道有产生爆炸的危险。
2、尽量将管道设计在同一层排气。比重大的气体冷却后形成冷凝水有害物有流入后面通风柜的危险。
3、一台风机连接的通风柜数量越少越好。
4、通风管道尽可能直立且高度越高越好。
5、风机尽可能安装在管道的末端，屋顶上等处。
6、排风管道的末端应尽量避开补风管道的进气风口，防止排出的有害气体回流至通风柜内。

五、管道材质

排风管道必须耐腐蚀性高，密封性好，具有一定的强度。一般使用PP管道焊接或胶接，易于防止冷凝水泄漏。必须根据排出的气体选择合适的管道材料。
