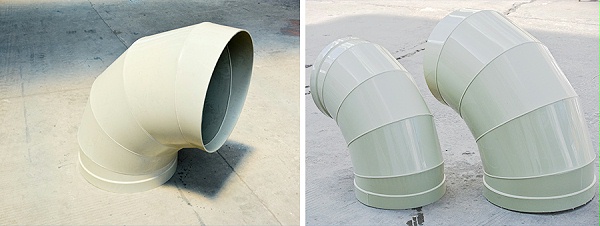

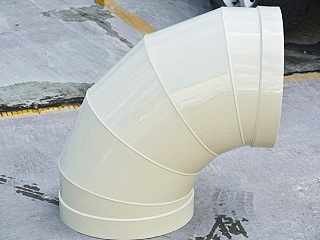

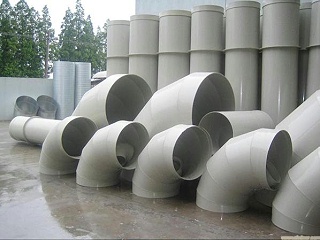

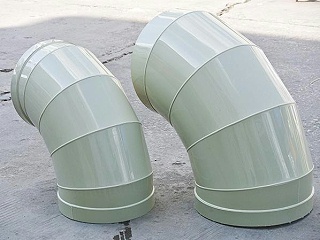

产品全部采用PPA板焊接而成，具有防紫外线，防老化，防腐蚀，防酸点功能，在室外使用能很好的提高产品的使用寿命，焊接强度和弯曲强度强，抗摔安装简便！该产品广泛应用与塑料管道中管道变向等问题。
产品全部采用PPA板焊接而成，具有防紫外线，防老化，防腐蚀，防酸点功能，在室外使用能很好的提高产品的使用寿命，焊接强度和弯曲强度强，抗摔安装简便！该产品广泛应用与塑料管道中管道变向等问题。
| 英寸 inch | 公称通径DN | 中心至端面 | 中心至中心 | 背部至端面 | ||||
| 45º | 90º | 180º | ||||||
| 中心高H | 中心高F | P | K | |||||
| 长半径 | 长半径 | 短半径 | 长半径 | 短半径 | 长半径 | 短半径 | ||
| 1/2" | 15 | 16 | 38 |
|
76 |
|
48 |
|
| 3/4" | 20 | 16 | 38 |
|
76 |
|
51 |
|
| 1" | 25 | 16 | 38 | 25 | 76 | 51 | 56 | 41 |
| 11/4" | 32 | 20 | 48 | 32 | 95 | 64 | 70 | 52 |
| 11/2" | 40 | 24 | 57 | 38 | 114 | 76 | 83 | 62 |
| 2" | 50 | 32 | 76 | 51 | 152 | 102 | 106 | 81 |
| 21/2" | 65 | 40 | 95 | 64 | 191 | 127 | 132 | 100 |
| 3" | 80 | 47 | 114 | 76 | 229 | 152 | 159 | 121 |
| 31/2" | 90 | 55 | 133 | 89 | 267 | 178 | 184 | 140 |
| 4" | 100 | 63 | 152 | 102 | 305 | 203 | 210 | 159 |
| 5" | 125 | 79 | 190 | 127 | 381 | 254 | 262 | 197 |
| 6" | 150 | 95 | 229 | 152 | 457 | 305 | 313 | 237 |
| 8" | 200 | 126 | 305 | 203 | 610 | 406 | 414 | 313 |
| 10" | 250 | 158 | 381 | 254 | 762 | 508 | 518 | 391 |
| 12" | 300 | 189 | 457 | 305 | 914 | 610 | 619 | 467 |
| 14" | 350 | 221 | 533 | 356 | 1067 | 711 | 711 | 533 |
| 16" | 400 | 253 | 610 | 406 | 1219 | 813 | 813 | 610 |
| 18" | 450 | 284 | 686 | 457 | 1372 | 914 | 914 | 686 |
| 20" | 500 | 316 | 762 | 508 | 1524 | 1016 | 1016 | 762 |
| 22" | 550 | 347 | 838.2 | 559 | 1676 | 1118 | 1118 | 838 |
| 24" | 600 | 379 | 914.4 | 610 | 1829 | 1219 | 1219 | 914 |
| 26" | 650 | 410 | 990.6 | 660 |
|
|
|
|
| 28" | 700 | 442 | 1066.8 | 711 |
|
|
|
|
| 30" | 750 | 473 | 1143 | 762 |
|
|
|
|
| 32" | 800 | 505 | 1219.2 | 813 |
|
|
|
|
| 34" | 850 | 537 | 1295.4 | 864 |
|
|
|
|
| 36" | 900 | 568 | 1371.6 | 914 |
|
|
|
|
| 38" | 950 | 600 | 1447.8 | 965 |
|
|
|
|
| 40" | 1000 | 631 | 1524 | 1016 |
|
|
|
|
| 42" | 1050 | 663 | 1600.2 | 1067 |
|
|
|
|
| 44" | 1100 | 694 | 1676.4 | 1118 |
|
|
|
|
| 46" | 1150 | 726 | 1752.6 | 1168 |
|
|
|
|
| 48" | 1200 | 758 | 1828.8 | 1219 |
|
|
|
|
| 52" | 1300 | 821 | 1981 | 1321 |
|
|
|
|
| 56" | 1400 | 883 | 2134 | 1420 |
|
|
|
|
| 60" | 1500 | 947 | 2286 | 1524 |
|
|
|
|
| 64" | 1600 | 1010 | 2438 | 1620 |
|
|
|
|
| 68" | 1700 | 1073 | 2591 | 1727 |
|
|
|
|
| 72" | 1800 | 1137 | 2743 | 1829 |
|
|
|
|
| 76" | 1900 | 1199 | 2896 | 1930 |
|
|
|
|
| 80" | 2000 | 1263 | 3048 | 2032 |
|
|
|
|
