环保型实验室通风柜的设计

作者: 发布日期: 2020-03-03 15:27:00
信息摘要:
通风柜实验室中常见的通风设备,广泛的应用于医院、高效、各类科学研究所等场合。在化学实验室中,由于各种化学试剂的使用,会造成实验室的环境污染,…
通风柜实验室中常见的通风设备,广泛的应用于医院、高效、各类科学研究所等场合。在化学实验室中,由于各种化学试剂的使用,会造成实验室的环境污染,而且有些物质不但气味难闻,而且会损害实验人员的身体健康。因此通风柜是实验室通风设计中不可缺少的一个组成部分。为了避免实验室工作人员不吸人或咽入一些有毒有害、可致病的或毒性不明的化学物质和有机体,实验室中应保持良好的通风。实验室中漂浮的蒸气、气体和微粒(烟雾煤烟、灰尘和气悬体)等污染物质应用通风柜、通风罩或局部通风的方法。
通风柜最主要的功能是排气功能,在化学实验室中,实验过程中可能会产生各种有毒有害的气体。臭气、湿气以及易燃、易爆、腐蚀性物质,为了保护实验人员的安全。防止实验中的污染物向实验室内扩散,在污染源附近要安装使用通风柜,以前实验室中通风柜使用台数较少时,通常只在产生有害且危险的气体及产生大量热的实验中使用,通风柜只担负实验台使用时的辅助作用。现在考虑到实验环境改善的问题,在实验台上操作的的实验逐渐转移到通风柜内操作完成。在目前而言,通风柜的结构规划层次不穷,因此针对于通风柜的实际使用效果也不尽相同,并没有一种通风柜的设计,可以保证其美观、节能、环保、操作便捷、检修方便,并且通风效果好,因此设计出一种具备上述优势俱全的通风柜是目前领域中迫切需要解决的。

2c5cb608aa574019b88704c392c6b538_51_1520658820952

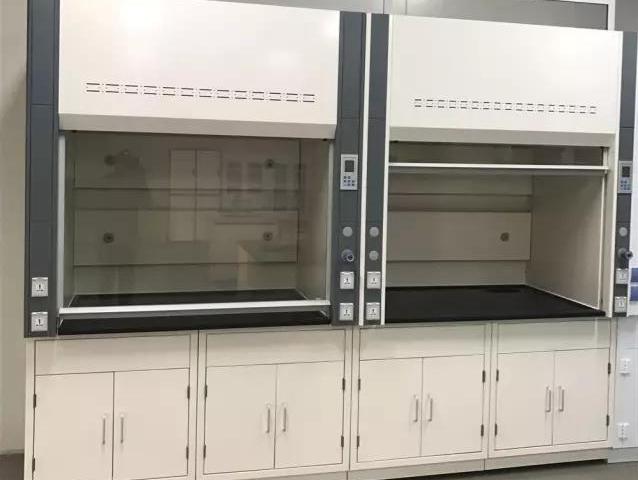

节能环保型实验室通风柜,主体包括设置柜门的下柜体,安装于下柜体上且通过背板、侧板及顶板组装成敞口的上柜体,上柜体设敞口处安装伸缩门板,伸缩门板两端安装提拉装置,上柜体顶部安装排风通道,排风通道下安装有斜向导流板。提拉装置包括一对链条,伸缩门板两端设置卡轨道,侧板内壁安装滑槽.链条前端安装于伸缩门板顶部,且绕过顶板延伸至背板后侧,顶板上安装链轮,链条绕接在链轮上,链条的尾端固定有配重体,背板的前端安装有垂直于背板的竖向导流板,竖向导流板顶部连接于斜向导流板,且竖向导流板的与背板直之间设置有风道,竖向导流板的底部与背板之间安装有过滤装置,斜向导流板与竖向导流板采用卡接方式安装于上柜体内部。

1、竖向导流板的底部及顶部均安装水平固定件,水平固定件固定于背板上,且水平固定件上安装有卡槽,竖向导流板卡接于卡槽内部,顶板上安装有一对爪钩件,斜向导流板卡接与爪钩件内部,导流板卡接设置,方便了后续维护时拆装,更加便捷。
2、过滤装置为一多孔滤网板,多孔滤网板直接安装于位于竖向导流板底部的水平固定件上,起到对上柜体内大杂物的过滤同时,且安装拆卸方便快捷。
3、上柜体的敞口底部安装有补风结构,包括一对固定在上柜体底部两端的挂板,挂板之间安装隔板及横轴,横轴上套装由于限位板,方便了对上柜体内部风力补充,更加便捷。
4、侧板的前端均安装有限位机构。侧板前端安装有安装孔,侧板内侧安装有一贯穿侧板的插孔,插孔内插入安装插杆,插杆的前端通过螺母固定,后端安装有手柄。插杆位于安装孔内的一段安装顶块,顶块的前端安装有一限位件,通过旋转插杆即可实现顶块的移动,起到伸缩门板的限位。
5、侧板上均安装有检修窗口,检修窗口安装于上柜体内部且拆卸安装,检修窗口外安装密封胶条,方便了日常检修时,直接开启检修窗,即可操作,方便快捷。
6、配重体设置为条形,且两端均通过链条固定,配重体的顶上安装有多组敞口槽体,便于在内部加装重物,起到配重的增减调节。
7、顶板顶部安装回落装置。回落装置连接于配重体,方便了对配重体进行缓冲处理。避免急起急落造成机体震动,更加平稳。
8、上柜体及下柜体上,均采用塑形框架固定,保证整体机体牢固性能,更加稳固。
9、上柜体后侧的塑形框架上安装有多组插孔,配重体侧边设置有与框架上相同的插孔,便于在设备整体运输及固定时的插销限位,避免配重体晃动,造成设备结构损伤。
在使用时,直接上下提拉伸缩门板,即可实现伸缩门板的上下位移,起到对通风柜的门板开合,内部有害的气体在通过背板及竖向导流板及斜向导流板之间的风道进行向外排放,实现整体通风柜的工作。
此类通风柜的结构简单,设计新颖,通过链轮及卡接式导流板的安装,起到通风柜的平稳工作同时,方便与后续的维修检测,保证了通风柜的高效工作。
