集气罩用来从工作场所的气体中收集气体或颗粒污染物。在收集污染物的同时,它也收集到了周围环境中相当体积的空气。随着污染源和集气罩之间的距离加大,为抽取相同污染物所需的气体量也要加大。由于绝大多数的污染控制设施的投资和运行费用是与进入处理系统的总气量成正比,故在保证将污染物尽可能抽尽的同时,减少处理气量就显得尤为重要。因此,好的集气罩设计应能保护操作工人的呼吸基本不受污染物的影响,又能使他们靠近操作区域工作、同时还要尽可能减少所抽的气体体积流量。

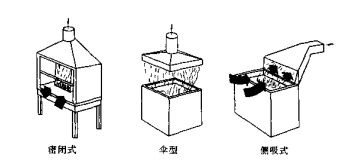

三种主要类型的集气罩是密闭式集气罩、伞型集气罩和侧吸(吸气)罩。
一、伞型集气罩
自然抽风的伞型罩常用于收集顶部敞开的热气流,主要用于将热的和潮湿的气体的排出,它的作用有限,不可能将大量的污染烟气排出。典型的自然抽风的伞型罩中的空气流速要比侧吸罩中低得多,因此它不能用于冷气流的抽风。它也不能用于有毒有害物质的排气。
二、侧吸罩
侧吸罩是为了将污染气流从工作台附近以足够高的气速将其抽出而安装的。往往在某些工艺或操作的要求下不能设置各种形式的密闭罩时被采用。侧吸罩应用的原理为吸捕速度原理, 主要依靠罩口的吸气使在尘源处造成一定的流速,从而在其大于该尘源的吸捕速度时将粉尘吸入罩内。 侧吸罩的效果要比伞形罩差.同时要求的吸气量也较伞形罩大,但在许多特殊场合是必不可少的。
三、密闭式集气罩
用密闭罩将尘源点或整个设备密闭,是控制尘源的有效方法,在实际生产中应用得非常普遍。对密闭罩设计一般提出下列要求。
①尽可能将尘源点或产尘设备完全密闭。为了便于操作和维修,在其上可设置一些观察窗和检修孔,但数量和面积都应尽量小,接缝应严密,并要躲开正压较高的部位。在有的情况下工人需要进入罩内检修,这时要设检修门,同时罩内要有足够大的空间。
②密闭罩的形式及结构不应妨碍工人操作。这点很重要,往往由于这方面考虑不周使刚装上的密闭罩不得不被拆除。
③为了便于检修,密闭罩尽可能作成装配式的,例如凹槽盖板密闭罩。
④抽气口的设置必须保证排气罩内各点的气流都能与抽气口连通,从而在一定抽气量下保证各点均为负压。为了避免物料过多地被抽出,抽气口不宜设在物料处在搅动状念的区域附近,如流槽入口。
