实验室通风柜的通风系统设计
 实验室是用于需要特别环境工作的场所，而实验室通风柜的通风效果是否好，是会直接影响实验室操作人员的身体健康以及实验室周边环境的，也可能会影响实验的最终结果。一般通风柜要设局部原子吸收罩、万向排气罩等局部排风设施，可以保证有毒有害气体不溢出至局部通风设备外，保障实验室内空气质量，维持实验室内压差稳定。为实验操作人员提供一个安全、舒适的工作环境。

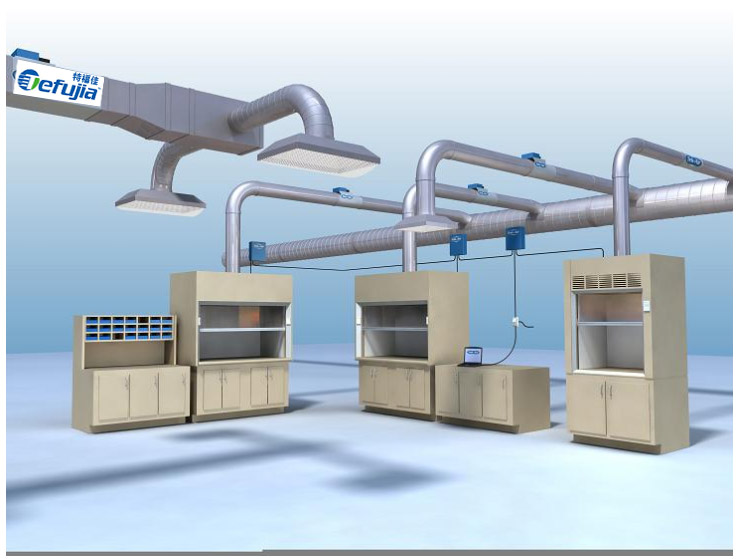

通风系统

 一、实验室常用的通风系统

实验室通风柜系统有是三个阶段：单风量系统、双风量系统、变风量系统。
（一） 排风系统
1、单风量系统
通风柜的排风机采用单速定频风机，其优点是前期投资少，操作简单方便；缺点是风速不匀速，面风速过小或过大都可能造成柜内气体溢出，而且后期运行费用高。系统无法随排风柜使用数量及排风柜门开启高度而调节风量，因此采用此系统所带排风柜最好不要超过3 个。
2、双风量系统
双风量系统通风柜的排风机采用双速风机，较定风量系统有所改进，其缺点：缺点是风速不匀速，面风速过小或过大都可能造成柜内气体溢出，而且后期运行费用高。排风量基本不变，系统无法随排风柜使用数量及排风柜门开启高度而调节风量，采用该系统所带通风柜最好不要超过5 个，目前实验室使用的并不广泛。
3、变风量系统
通风柜的排风机采用变频风机，在变风量系统中通风柜采用面风速控制，感应区红外探头检测到通风柜前是否有实验人员来控制柜门面风速。当有人操作时，红外探头传感器输出信号，将排风柜面风速设定为0.5m\s风速，当实验人员离开的时候，红外探头传感器输出信号，将排风柜面风速设定为0.3m\s。当实验室内无人时，排风柜面设定更低的风速，维持排风柜和管道中保持负压，保证有毒有害气体不溢出。有时为了满足实验室排风量要求，房间还要设辅助排风。

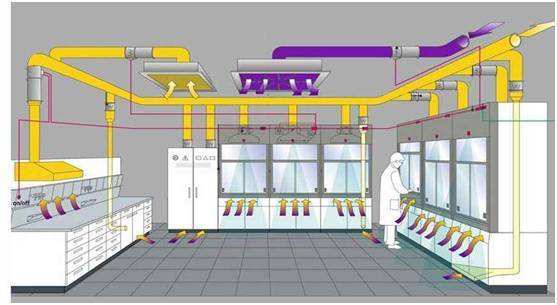

实验室通风系统

（二）补风系统

 实验室通风柜一般排风量较大，且运行时间较长，容易造成室内负压过大，为保障室内外压差平衡，需要对实验室进行补风，以维持房间设定的压力。
1、补风方式
通风柜的自然补风不需要额外安装补风机，将室外新风经过滤器、管道引入室内，由于新风是吸进室内，气流达到动态平衡，同时也保证实验室气流流向稳定，且始终处于负压状态。其优点是不需设补风机，节省前期资金投入和后期运行费用；缺点是需要的进风井或进风百页面积较大，占用建筑使用面积大或影响建筑立面效果，其次是补风无法进行加热或冷却处理。
机械补风与排风系统对应设置机械补风系统，将室外新风经集中处理后，由补风机经管道送入房间内。采用定风量系统一般与排风系统对应，即为定风量系统，补风也为定风量系统；排风为变风量系统，补风也为变风量系统。

实验室通风柜

（三）通风柜设计中要注意的问题

1、在划分通风系统时，要将实验性质相同或相近的排风设在一个系统，对混合后可能引起燃烧、爆炸或形成毒性更强的有害物质的排风要分设排风系统。
2、排风不允许直接排放，需经处理后，符合国家排放标准后，才能排向大气。
3、要注意各末端排风设备间的阻力平衡，如局部排风罩阻力远小于排风柜及控制阀的阻力，这时要在局部排气罩的支管上设定风量阀。
4、万向排气罩阻力较大，在和其他末端并联时，要注意在系统压力不能满足要求时，需在其支管上加设小型风机，以满足压力要求。
5、当实验室排风量较大时，要在走廊、大厅等公共区域设补风，以避免负压过大，造成实验室危害。
6、选择能量回收方式时，要注意防止二次污染的问题。
